3D лазерное сканирование цементного завода СRH
Компанией ГеоПро были осуществлены работы по лазерному сканированию цементного завода СRH по адресу г. Одесса, ул. Хуторская, 70.

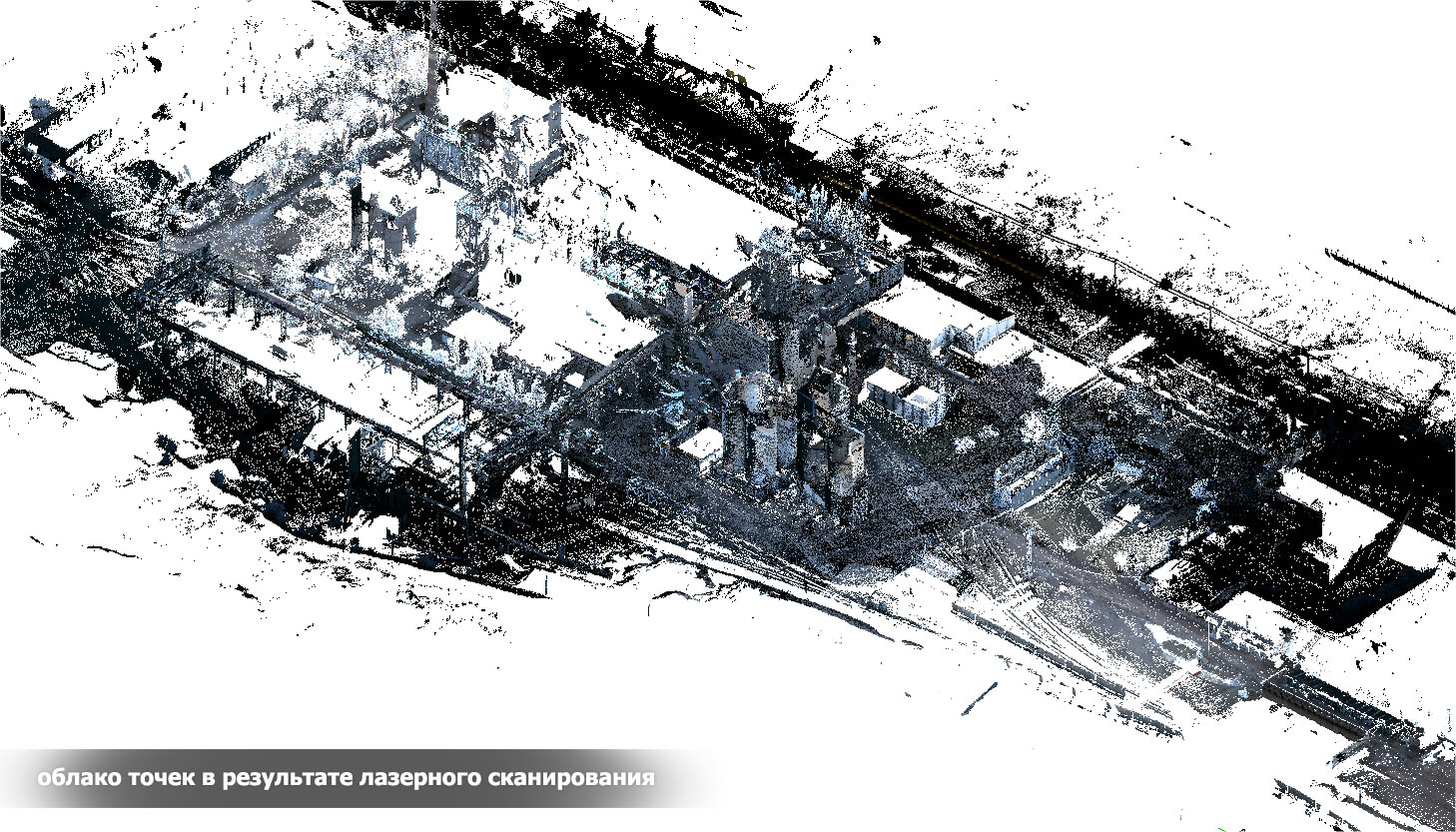

В результате лазерного сканирования 7 млд точек было преобразованы в информационную модель здания. Объем площади для проведения работ составил 140 000 кв.м.
Цель проекта:
Заказчик ООО «Цемент» обратился в компанию ГеоПро с проектом, который предусматривал на основании цифровых данных сканирования построение трехмерной модели объекта и создание базы данных для реализации ряда реконструкционных работ, направленных на улучшение позиции компании по экологическим и техническим показателям производственной деятельности, а также производственными мощностями, контролем качества, хранением и отгрузкой материалов.
Важно заметить, что лазерное сканирование даёт возможность контролировать качество и экспорт облако точек перед созданием BIM модели в программном комплексе Autodesk Revit, где учитывается точное положение конструкций и коммуникаций, ограждая проект от возможных коллизий и различных ошибок, которые иногда происходят при работе с чертежами.
Перед проведением сканирования были получены все исходные данные о территории: для определения точного объема работ главный инженер передал технические паспорта на здания, сооружения и правоустанавливающие документы на недвижимое имущество.

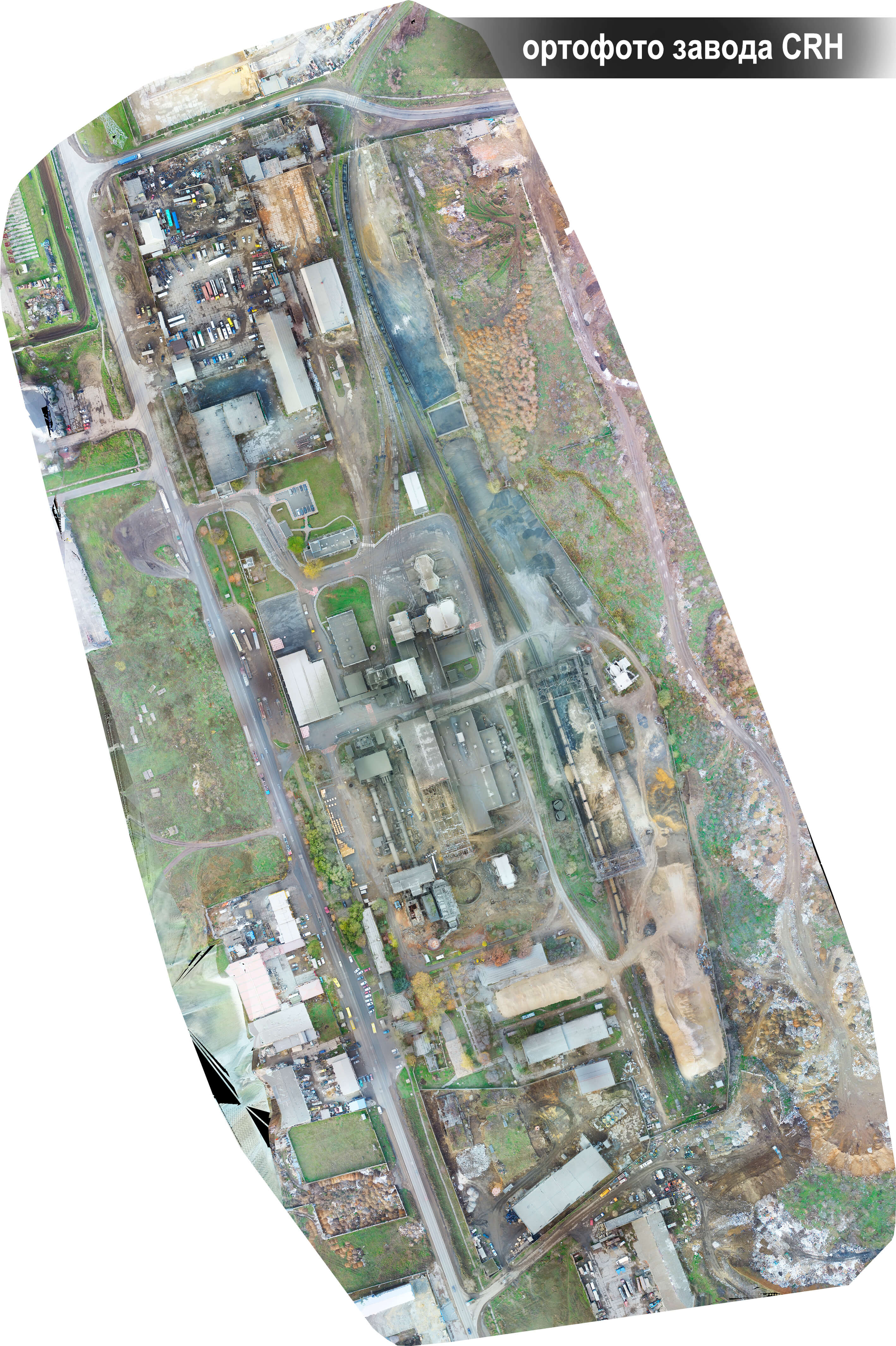

Далее специалистами была проведена топографическая съемка масштаба 1:500 и сделана аэрофотосъемка с помощью БПЛА для создания цифровой модели местности.

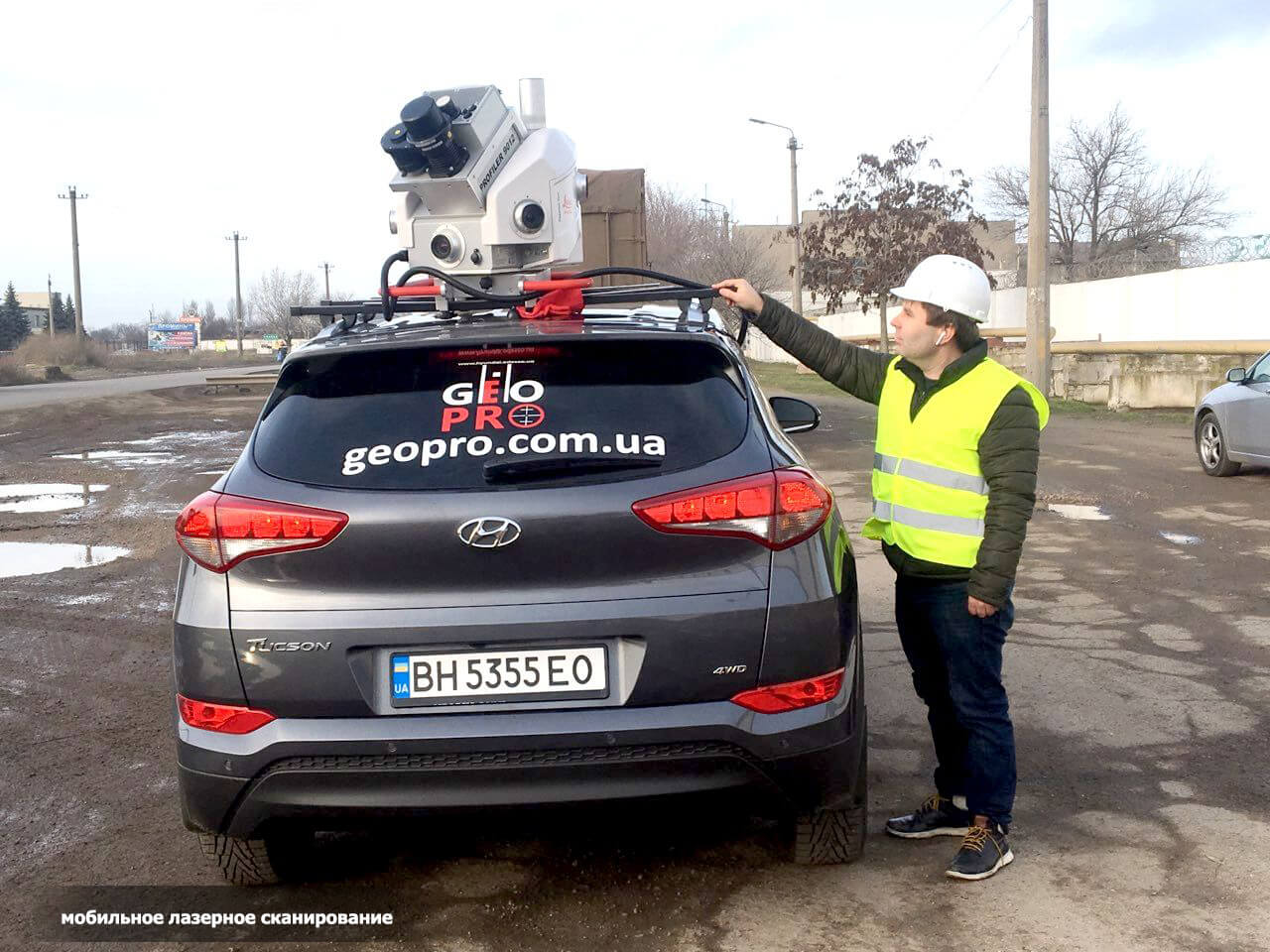

В связи с большим объемом территории было принято решение проводить сканирование мобильным способом. Работы выполнялись при помощи мобильной платформы Leica Pegasus: Two, которая охватывал территорию с точностью от 5 мм и дальностью до 2500 м. Главное преимущество Leica Pegasus: Two - захват полной 360° сферической панорамы со скоростью съемки 1 миллион точек в секунду. Привязка производилась с помощью стационарного двухчастотного GPS приёмника Leica Geosystems, который был установлен за территорией обследуемого объекта и собирал данные в формате Rinex-файлов с последующей обработкой в программном обеспечении. Таким образом мы получили фиксированные координаты всего облака точек исследуемого проекта.
Также по просьбе Заказчика была разработана предварительная цифровая модель местности цементного завода CRH:
За несколько недель Заказчику были сданы: топографическая съемка М1:500, цифровая модель местности, аэрофотосъемка с помощью квадрокоптера и завершено лазерное сканирование с дальнейшей прорисовкой трехмерной BIM модели всех блоков зданий, ландшафтных особенностей и других строений на территории завода.
Все работы были сданы и приняты Заказчиком в чётко оговоренный срок.
